涡流检测是方矩管无损检测的方法之一。

　　给一个线圈通入交流电，在一定条件下通过的电流是不变的。如果把线圈靠近被测工件，像船在水中那样，工件内会感应出涡流，受涡流影响，线圈电流会发生变化。其原理是用激磁线圈使导电构件内产生涡电流，借助探测线圈测定涡电流的变化量，从而获得构件缺陷的有关信息。按探测线圈的形状不同，可分为穿过式、探头式和插入式三种。

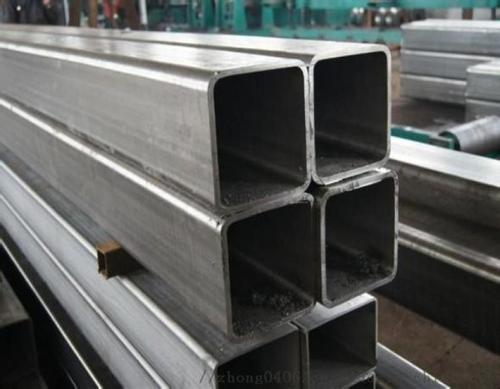

　　涡流探伤是高频焊接方矩管生产中很重要的的工艺之一，高频焊接方矩管在流体输送、建筑构件和集装箱制造等领域有广泛的用途。根据焊管的技术要求，焊缝不得有裂缝、裂纹、未熔合等缺陷，表面不允许有超标的划痕、压伤等缺陷。

　　高频焊接方矩管的涡流检测是把导体接近通有交流电的线圈，由线圈建立交变磁场，该交变磁场通过导体，并与之发生电磁感应作用，在导体内建立涡流。

　　导体中的涡流也会产生自己的磁场，涡流磁场的作用改变了原磁场的强弱，进而导致线圈电压和阻抗的改变。当导体表面或近表面出现缺陷时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，根据这一变化，就可以间接地知道导体内缺陷的存在。

　　从涡流产生的原理中可以看出焊接方矩采用涡流检测具有以下六个优点：

　　(一)涡流检测可实现快速和自动化检测;

　　(二)涡流检测还适用于异形材的检测，只要线圈制成各种形状就可以进行检测;

　　(三)涡流检测特别适用于导电材料的表面和近表面检测;

　　(四)涡流检测能适用于高温金属的检测，因为金属在高温下具有导电性;

　　(五)涡流检测只适用于导电材料，如果是非导电材料，就不能感应出旋涡形的电流，也就无法利用涡流进行检测;

　　(六)涡流检测不需要耦合剂。涡流检测中所激励的电磁场实质只是一种电磁波，具有波动性和粒子性，所以探头(线圈)与工件之间无需耦合便可传播，因此可进行非接触性的检测。这一点优于超声波检测。因为超声波是机械波，只能在物质中传播。所以超声波检测须在探头和工件之间加入耦合剂。
